技术指南 材料科学 2026
气相二氧化硅
热解型 SiO₂ — 从火焰到配方
关于气相二氧化硅你需要了解的一切：制造方法、作用原理及应用场景。面向工程师、配方师和采购专业人员。
CAS 112945-52-5 化学式 SiO₂ BET 50–400 m²/g 更新 2026年3月
SiCl₄ + 2H₂ + O₂ → SiO₂ + 4HCl 核心反应 — >1500 °C 火焰水解
快速参数 纯度>99.8% 粒径7–40 nm 堆积密度20–60 g/L 比表面积50–400 m²/g
什么是气相二氧化硅？
一种通过在超过 1500 °C 的氢气火焰中燃烧 SiCl₄ 制备的合成超纯无定形二氧化硅。
气相二氧化硅——也称热解二氧化硅——1944 年由德固赛（现赢创）以 AEROSIL® 品牌率先商业化。纳米级初级粒子、极高比表面积和零孔隙率使其成为材料科学中用途最广泛的功能助剂之一。
商品名： HJSIL®（河南敏泰东）· SEMISIL®（Semitech）· HMMAT® 气相消光剂
外观
外观如新雪——超轻蓬松白色粉末。堆积密度低至 20 g/L。轻微气流即可飘浮。

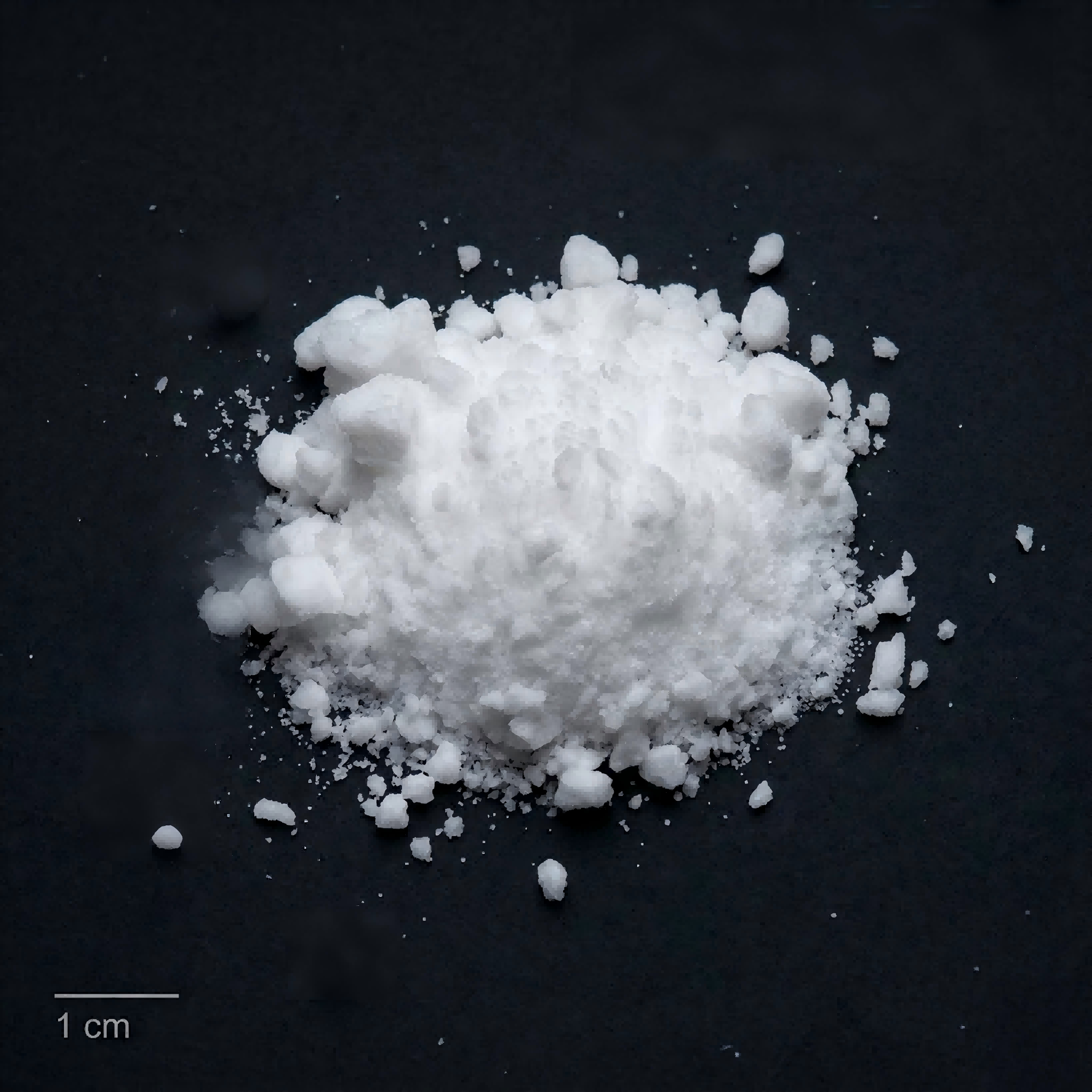

图1 — 纯气相二氧化硅粉末。

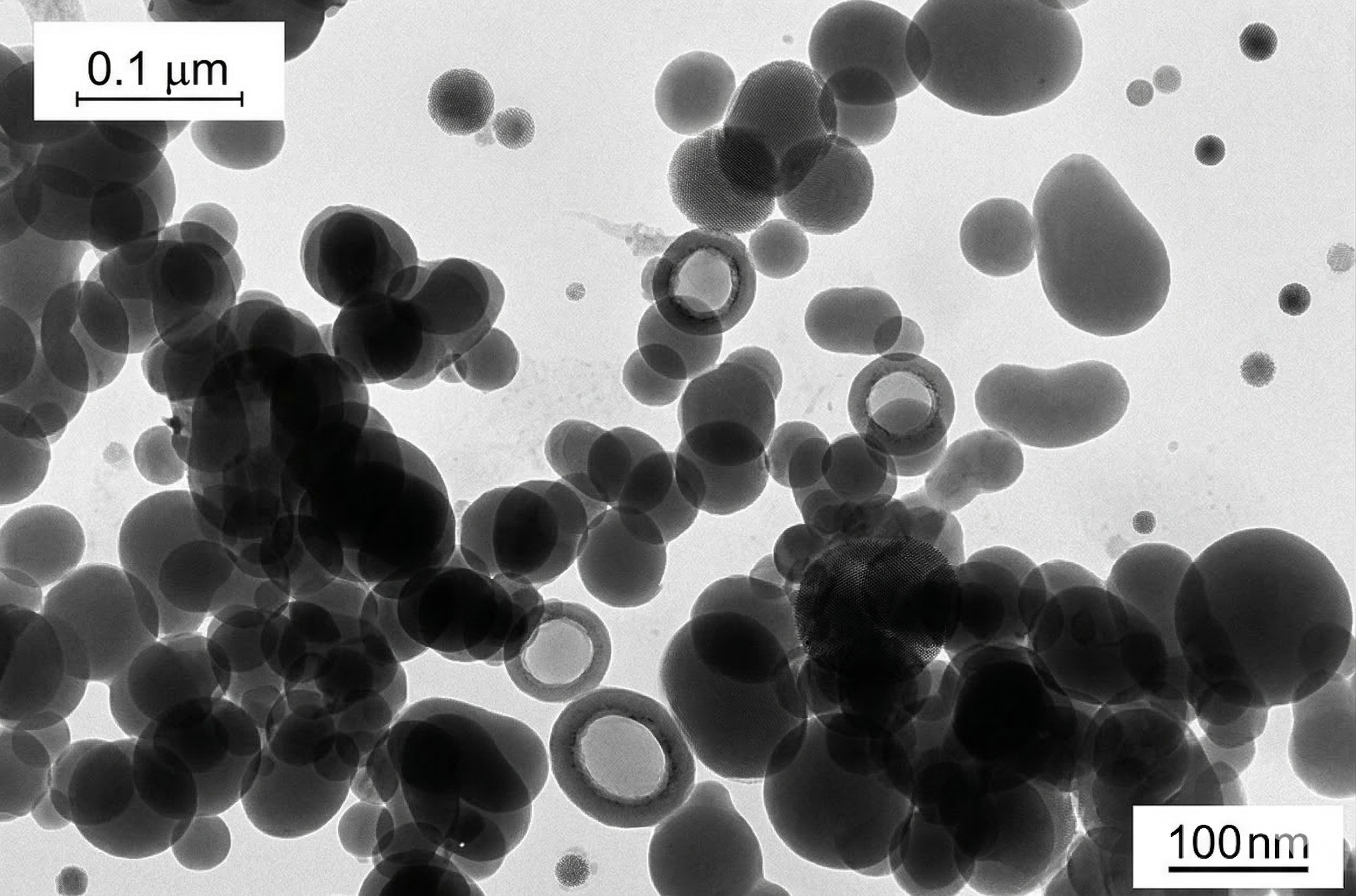

图2 — 130 m²/g 牌号纹理细节。
气相二氧化硅的制备方法
气化的 SiCl₄ 进入燃烧反应器中的氢氧火焰（>1500 °C）。生成的 SiO₂ 经冷却、旋风过滤器分离、脱酸后包装。副产品 HCl 被回收再利用。
粒子形成 — 毫秒内经历 4 个阶段
01 原始粒子 <1 nm SiO₂ 分子在火焰核心成核 02 初级粒子 7–40 nm 致密无孔球形粒子形成 03 聚集体 100–500 nm 熔融初级粒子永久融合成链 04 附聚体 1–200 µm 聚集体通过氢键松散结合

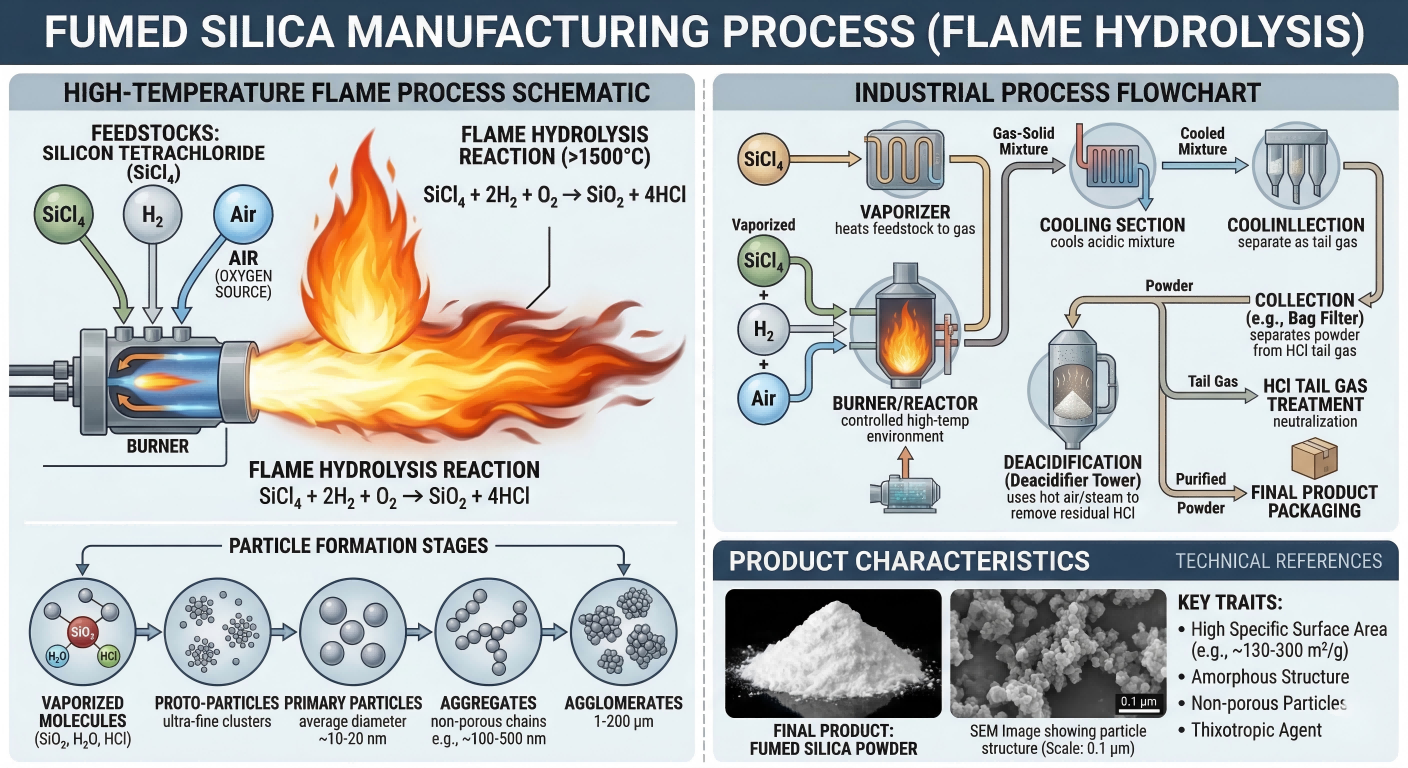

图3 — 火焰水解：从 SiCl₄ 原料到附聚体产品。
工艺调控参数： 火焰温度、SiCl₄ 进料速率、停留时间和 H₂/O₂ 比控制粒径和比表面积。
三级纳米形态结构
所有性能特性均源于这种三级结构。理解它是选择正确牌号的关键。
| 层级 | 尺寸 | 键合方式 | 可逆？ |
|---|---|---|---|
| 初级粒子 | 7–40 nm | 共价键（体相 SiO₂） | 否 |
| 聚集体 | 100–500 nm | 烧结桥（Si–O–Si） | 否 |
| 附聚体 | 1–200 µm | 氢键（Si–OH⋯OH–Si） | 是 |
聚集体是功能单元——赋予气相二氧化硅增稠和增强能力的永久链状结构。附聚体在剪切作用下分散，静置后重新形成——这是触变性的来源。
关键性能
\>99.8% SiO₂纯度 7–40 nm初级粒径 50–400 m²/g BET比表面积 2.2 g/cm³真密度
| 性能 | 数值 |
|---|---|
| 堆积密度（未振实） | 20–60 g/L |
| pH（4%水溶液） | 3.7–4.5 |
| 干燥失重（105 °C，2h） | <1.5 wt% |
| 灼烧失重（1000 °C，2h） | <2.0 wt% |
| 硅羟基密度 | ~2–3 OH/nm² |
| 折射率 | 1.46 |
表面化学
表面**硅羟基（Si–OH）**驱动亲水性、氢键网络和聚合物相互作用。疏水牌号用 –CH₃ 取代 –OH，适用于非极性体系。
应用领域
流变控制
涂料、胶粘剂、密封胶、油墨、不饱和聚酯树脂中的增稠、触变、防流挂。
硅橡胶增强
提升 HTV/RTV 硅橡胶的拉伸强度、撕裂强度和硬度。
粉体流动助剂
0.1–1% 添加量包覆粒子表面，减少内聚力。用于制药、食品、碳粉。
防沉降剂
弱凝胶在储存期间悬浮颜料，搅拌时重新液化。
绝热材料
真空绝热板（VIP）芯材。导热系数可达 <0.005 W/(m·K)。
凝胶电解质
增稠铅酸和锂离子电池电解质，防止泄漏。
气相法与沉淀法二氧化硅对比
| 参数 | 气相法 | 沉淀法 |
|---|---|---|
| 工艺 | 气相火焰水解 | 湿法化学沉淀 |
| SiO₂ 纯度 | >99.8% | ~85–98% |
| 粒子结构 | 无孔球形 | 多孔，不规则 |
| 水分 / 灼烧失重 | <1.5% / <2% | ~5% / ~5–8% |
| 硅羟基密度 | ~2–3 OH/nm² | ~4–6 OH/nm² |
| 增稠效率 | 高（用量少） | 中等 |
| 透明度 | 优 | 较低 |
| 成本 | 较高 | 较低 |
选型原则： 需要最高纯度、透明度、效率？→ 气相法。对成本敏感，允许不透明？→ 沉淀法。
常见问题
+气相二氧化硅和硅灰是同一种东西吗？
不是。气相二氧化硅 = 高纯合成产品（火焰水解）。硅灰 = 冶硅副产品，用于混凝土。完全不同的材料。
+处理是否安全？
无定形结构，非致癌物。但超细粒子可能刺激肺部和眼睛。请使用防尘口罩、护目镜和密闭系统。遵照 SDS 操作。
+应选用哪个 BET 牌号？
硅橡胶： 150–200 m²/g。涂料： 150–300 m²/g。流动助剂： 200 m²/g 以上。比表面积越高，效果越强，分散越难。
+可以在水中分散吗？
亲水牌号：可以——超过约 3–5 wt% 形成触变性凝胶。疏水牌号：SEMISIL R272、R110、R202、R620。
数据来源于公开制造商数据表。产品选型和 SDS，请咨询 Semisil
更新于 2026年3月 · 先进材料技术综述
